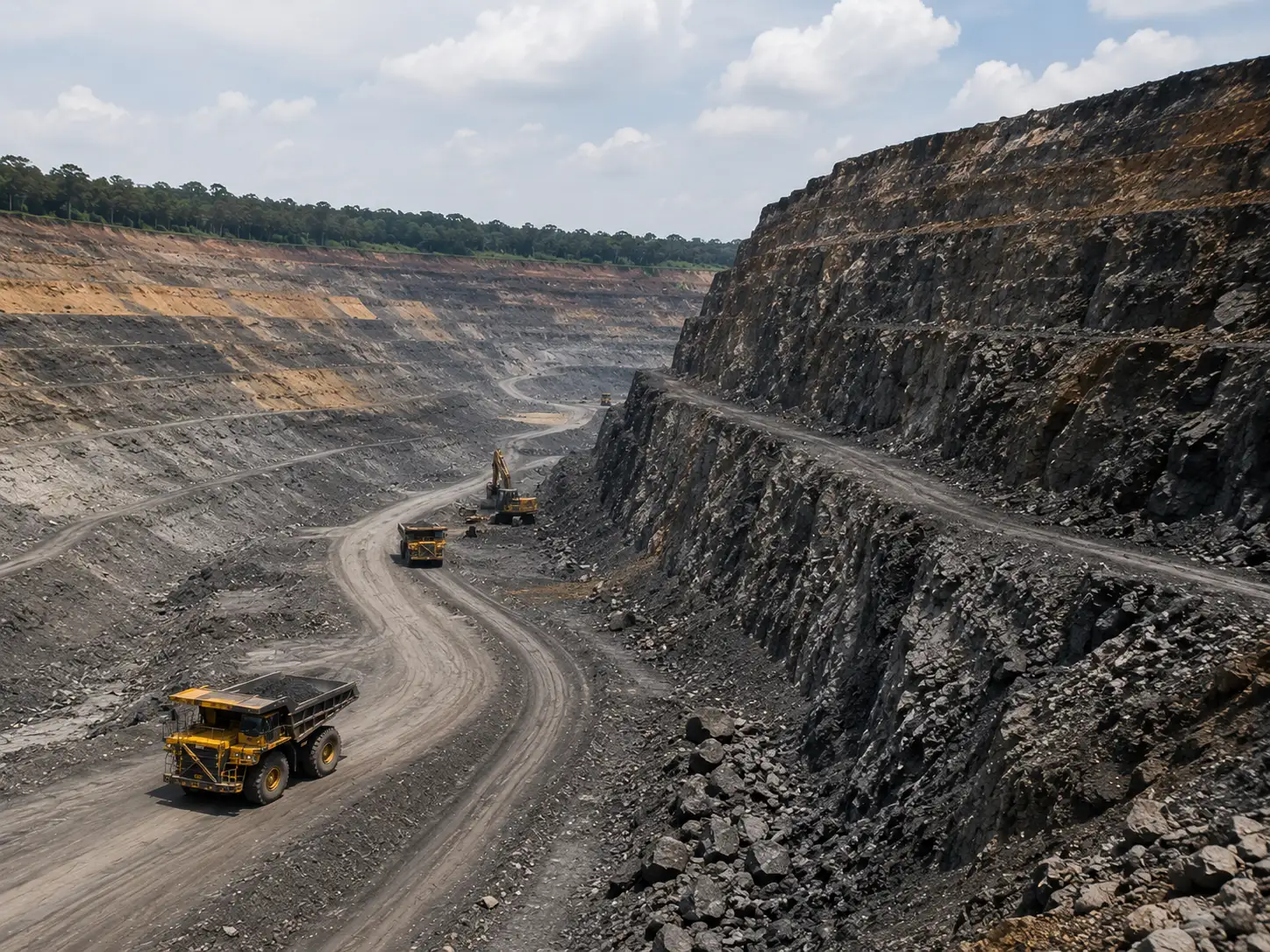

Perbedaa high wall dan low wall pada tambang batubara terbuka (open pit mining), merupakan salah satu aspek paling penting karena berkaitan langsung dengan:
- Keselamatan pekerja,
- Kestabilan area kerja,
- Keberlangsungan produksi,
- Efisiensi pengupasan tanah penutup (overburden removal).

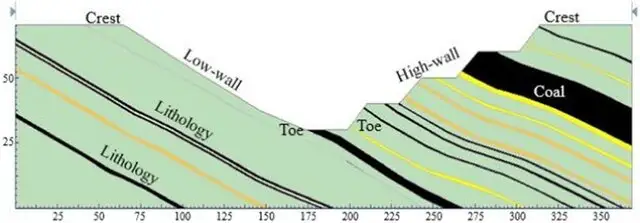

Dua istilah yang sering digunakan dalam desain lereng tambang adalah high wall dan low wall. Kedua istilah ini menggambarkan posisi dinding tambang terhadap arah kemiringan lapisan batubara (coal seam dip).
Hal yang perlu dipahami bahwa, high wall bukan berarti hanya “dinding yang tinggi” dan low wall bukan berarti “dinding yang rendah”. Penamaan ini berdasarkan posisi geologi terhadap lapisan batubara.
Perbedaan high wall dan low wall pada tambang batubara sebagai berikut:
1. High wall
adalah sisi dinding tambang yang berada pada bagian atas kemiringan lapisan batubara (up-dip side). umumnya merupakan bagian lereng yang memotong lapisan batuan penutup (overburden) di atas seam batubara. Karena memiliki ketinggian yang besar dan menerima beban massa batuan di atasnya, high wall sering menjadi perhatian utama dalam kajian geoteknik.
Biasanya high wall terdiri dari material:
- Tanah penutup (top soil),
- Batuan penutup (overburden),
- Batuan antara lapisan (interburden),
- Lapisan batuan lainnya.
Karakeristik Perbedaa high wall dan low wall pada tambang batubara sebagai berikut :
Karakteristik High Wall :
- Memiliki kemiringan lereng yang relatif curam
- Tersusun atas beberapa bench (jenjang)
- Memiliki kemiringan lereng yang relatif curam
- Dipengaruhi oleh kondisi geologi
- Dipengaruhi oleh kondisi hidrologi
- Memiliki potensi kegagalan lereng
- Memerlukan pemantauan secara berkala
- Dipengaruhi oleh aktivitas penambangan
Faktor yang Mempengaruhi Karakteristik High Wall :
- Geometri lereng (tinggi, sudut, dan lebar berm)
- Jenis dan kekuatan batuan
- Struktur geologi
- Kondisi air tanah
- Curah hujan
- Metode penambangan
- Aktivitas peledakan
- Kondisi pelapukan batuan
Mekanisme Longsoran pada High Wall
Longsor high wall terjadi ketika gaya pendorong (driving forces) melebihi gaya penahan (resisting forces) sehingga massa batuan kehilangan kestabilannya dan bergerak ke arah pit. Mekanisme ini menjadi dasar dalam analisis kestabilan lereng tambang terbuka.
Tahapan Mekanisme Longsor High Wall
1. Adanya bidang lemah (discontinuity)
- Rekahan (joint)
- Sesar (fault)
- Bidang perlapisan (bedding plane)
- Foliasi
- Zona batuan lapuk
Bidang-bidang tersebut menjadi jalur yang memudahkan massa batuan bergerak ketika gaya penahan berkurang.
2. Gaya pendorong meningkat (Driving Forces)
Beberapa faktor yang meningkatkan gaya pendorong antara lain:
- Berat massa batuan itu sendiri.
- Sudut lereng yang terlalu curam.
- Penambahan beban di dekat crest (misalnya alat berat atau timbunan).
- Getaran akibat peledakan.
- Aktivitas seismik atau gempa.
3. Gaya penahan menurun (Resisting Forces)
Kekuatan lereng dapat menurun akibat:
- Air hujan yang masuk ke rekahan sehingga meningkatkan tekanan air pori (pore water pressure).
- Pelapukan yang menurunkan kohesi dan kuat geser batuan.
- Erosi pada kaki lereng (toe erosion).
- Kerusakan batuan akibat peledakan (blast damage).
Akibatnya, kuat geser batuan menjadi lebih kecil daripada tegangan yang bekerja sehingga lereng menjadi tidak stabil.
4. Terjadi kegagalan lereng (Slope Failure)
Ketika Factor of Safety (FoS) turun hingga mendekati atau kurang dari 1, massa batuan mulai bergerak mengikuti bidang lemah atau mengalami runtuhan. Bentuk kegagalannya bergantung pada kondisi geologi dan struktur batuan.
Jenis Longsor pada High Wall
- Rockfall – bongkah batu jatuh bebas akibat rekahan atau pelapukan.
- Planar Failure – batuan meluncur pada satu bidang diskontinuitas yang mengarah keluar lereng.
- Wedge Failure – dua bidang rekahan berpotongan membentuk blok berbentuk baji yang kemudian meluncur.
- Toppling Failure – blok batuan roboh ke depan seperti domino.
- Rotational Failure – longsor mengikuti bidang gelincir melengkung, umumnya pada material yang lebih lemah atau telah mengalami pelapukan.
sumber
Contoh Mekanisme high wall
Misalnya sebuah high wall memiliki sudut lereng 65° dengan banyak rekahan yang mengarah ke muka lereng. Setelah hujan deras, air meresap ke dalam rekahan dan meningkatkan tekanan air pori. Selanjutnya dilakukan peledakan di dekat lereng sehingga rekahan semakin terbuka. Kuat geser batuan menurun, Factor of Safety berkurang, dan massa batuan akhirnya meluncur mengikuti bidang rekahan. Kondisi ini merupakan planar failure, salah satu mekanisme longsor yang paling umum pada lereng batuan tambang terbuka.
2. Low Wall
adalah lereng tambang terbuka (open pit mine) yang berada di bawah tubuh endapan (ore body) atau pada sisi bawah kemiringan endapan. Low wall terletak berlawanan dengan high wall dan menjadi salah satu batas pit yang dibentuk selama proses penambangan.
Perbedaan high wall dan low wall pada tambang batubara Pada Karakteristik Low Wall sebagai berikut :
- Kemiringan lereng relatif lebih landai
- Menjadi lokasi jalan angkut (haul road)
- Terdiri atas beberapa bench (jenjang)
- Lebih sering mengalami perubahan
- Dipengaruhi oleh kondisi geologi dan geoteknik
- Dipengaruhi oleh kondisi air
- Berpotensi mengalami longsor
- Memerlukan pemantauan rutin
Perbedaan high wall dan low wall pada tambang batubara pada tingkat Kestabilannya:
1. Kondisi Geologi
Struktur geologi sangat berpengaruh terhadap kestabilan lereng, seperti:
- rekahan (joint),
- patahan (fault),
- bidang perlapisan (bedding plane),
- tingkat pelapukan batuan.
Bidang lemah yang memiliki arah sama dengan lereng dapat meningkatkan potensi longsoran.
2. Sifat Mekanik Batuan
Parameter yang digunakan dalam analisis antara lain:
- kuat tekan batuan (Uniaxial Compressive Strength/UCS),
- kohesi,
- sudut geser dalam,
- berat isi batuan.
3. Kondisi Air Tanah
Kondisi air dapat mempengaruhi:
- meningkatkan tekanan pori,
- mengurangi kekuatan geser batuan,
- mempercepat proses pelapukan.
Karena itu sistem drainase menjadi bagian penting dalam pengendalian kestabilan lereng.
4. Analisis Geoteknik
Penentuan desain lereng dilakukan menggunakan:
- Limit Equilibrium Method (LEM),
- Pemodelan numerik,
- Analisis faktor keamanan (Factor of Safety/FOS).
Kesimpulan perbedaan High Wall dan Low Wall
High wall dan low wall merupakan dua bagian penting dalam desain tambang terbuka. High wall berada pada sisi atas kemiringan lapisan batubara, sedangkan low wall berada pada sisi bawah kemiringan lapisan.
Keduanya memiliki mekanisme kestabilan yang berbeda sehingga tidak dapat diberikan desain sudut lereng yang sama. Penentuan desain harus mempertimbangkan kondisi batuan, struktur geologi, air tanah, tinggi lereng, dan hasil analisis geoteknik.
